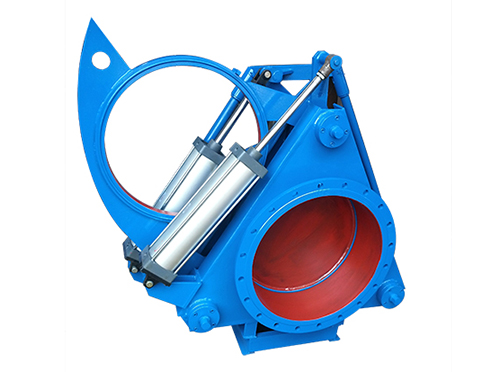

插板閥
所屬分類：插板閥
溫州萬豪閥門廠專業生產插板閥,通風蝶閥,渠道閘門,盲板閥, ,煤氣閘閥等產品。其中插板閥和渠道閘門質量可靠,價格合理,深受新老客戶好評。咨詢電話:0577-86872071。
- 質量穩定：實行全過程質量監控，細致入微，各方面檢測！
- 價格合理：You效內部成本控制，減少了開支，讓利于客戶！
- 交貨快捷：更好生產流水線，充足的備貨，縮短了交貨期！
- 銷售：13706662098
詳情介紹
插板閥的優點在于閥體通徑無凹槽，介質不會卡阻堵塞，并且具有全通徑流通特性，其密封結構可以分軟密封、硬密封結構。
閥體、閥板：不銹鋼。
密 封 件：氟橡膠、波紋管(軸封)、丁腈橡膠。
插板閥通常與卸料機和料倉結合使用。手動螺旋閘閥使用法蘭連接，易于安裝。入口和出口為正方形和圓形。根據口徑的大小，有數十種規格，并且已廣泛用于冶金領域 ，碳素，化工，建材等行業。插板閥可以水平或垂直安裝，并且耐磨。并具有自動校正功能，使用壽命長。在正常使用手動風門閥的過程中，應定期檢查變速箱組件，并應添加額外的潤滑劑進行維護。
插板閥特點
插板閥具有結構簡單緊湊、設計合理、輕型節材,密封可靠、操作輕便靈活、體積小、通道流暢、流阻小、重量輕、易安裝、易拆卸等優點，可在工作壓力1.0MPa-2.5MPa，使用溫度-29-650℃情況下正常工作。刀型閘閥其閘板具有剪切功能，可刮除密封面上的粘著物，自動清理雜物，不銹鋼閘板可防止腐蝕引起的密封泄漏。
插板閥結構說明: 主要技術參數：
型號 | A | B | C | H | 開 | 關 | 工作溫度 | N-φ |
200型 | 290 | 250 | 200 | 170 | 950 | 750 | ≤300℃ | φ13×8 |
220型 | 310 | 270 | 220 | 170 | 1010 | 790 | φ13×8 | |
240型 | 330 | 290 | 240 | 170 | 1070 | 830 | φ15×8 | |
260型 | 350 | 310 | 260 | 170 | 1130 | 870 | φ15×8 | |
280型 | 380 | 330 | 280 | 170 | 1190 | 910 | φ17×8 | |
300型 | 400 | 350 | 300 | 170 | 1250 | 950 | φ17×8 | |
320型 | 420 | 370 | 320 | 170 | 1310 | 990 | φ17×8 | |
340型 | 440 | 390 | 340 | 170 | 1370 | 1030 | φ17×8 | |
a400型 | 500 | 450 | 400 | 170 | 1480 | 1080 | φ17×8 | |
440型 | 540 | 490 | 440 | 200 | 1600 | 1160 | φ17×8 | |
500型 | 660 | 610 | 500 | 200 | 1850 | 1350 | φ17×16 |
