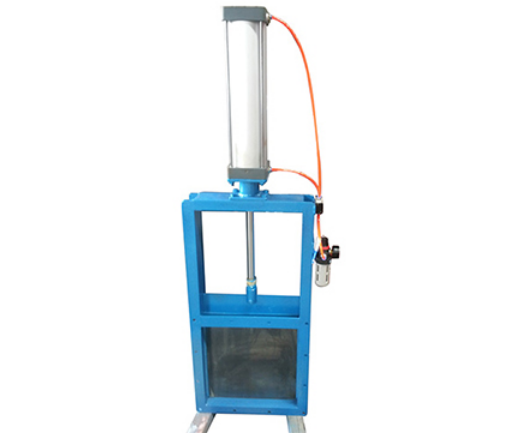

簡述氣動插板閥的組成及優點

氣動插板閥主要由框架、閘板、絲桿、螺母等組成。用手轉動手輪，使絲桿與絲杠螺母和閘板水平往復運動，達到閘門的啟閉目的。

氣動插板閥主要用于卸料機，可分為方口和圓口兩種。氣動插板閥口型應根據卸料器的形狀選擇。插板閥具有流阻小、體積小、重量輕、維修方便、使用廣泛等特點。插板閥的密封結構分為軟密封結構和硬密封結構。氣動插板閥的特點是具有優良的可制造性和緊湊的結構。密封式閥座采用活動式結構設計，耐磨且具有自動補償功能，使用壽命長。

氣動插板閥是一種與輸送粉煤灰和粉狀干物質的系統一起切斷輸送物料的裝置，也可安裝在省煤器、空氣預熱器、干式除塵器、火力發電廠的煙道中灰斗下部也可用作電動給料機。工作溫度Zui高可達600°C。插板閥重量輕、結構緊湊且不含粉煤灰。

氣動插板閥的優點是，閥主體的直徑沒有開槽，該介質沒有堵塞或堵塞，并且它具有大直徑的流動的特性。密封結構可分軟。密封和硬密封結構。穿透式刀閘閥具有結構精密、制造性能優良、結構緊湊等特點，密封閥座采用具有耐磨和自動糾偏功能的活動式結構，使用壽命長。在啟閉過程中，閥座與閘板保持緊密貼合，使閥門啟閉力穩定，切斷介質。

氣動插板閥主要用于建材、冶金、礦山、電力、化工、玻璃、輕工、糧食等行業的上下及進出口。這是控制流量大變化、頻繁啟動和快速切斷的理想設備。

1、氣動插板閥外殼試驗和密封試驗介質為水（包括防腐劑）、煤油或其他粘度小于或等于水的合適液體。

2、所述的密封對是非金屬密封插板閥和密封殼的測試和要求是GB/T13927-92D級別兼容。

3、密封副為金屬密封插板閥。如果需要密封性能，密封試驗的泄漏率按1×DNmm/s計算。如果不需要密封性能，則不進行測試。

4、氣動裝置驅動的插板閥，關閉位置調定后，關閉3次按1和3要求進行殼體和密封試驗。

5、氣動插板閥清潔度要求符合JB/T7748規定。

6、靜壓壽命測試。

7、氣動插板閥靜壓壽命試驗次數應符合規定，其他技術應符合JB/Z234規定。
